1、產品簡介

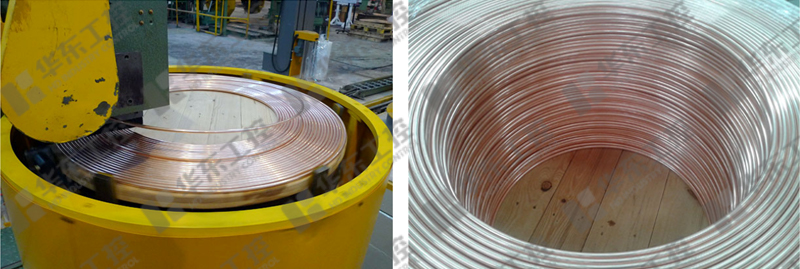

超大散盤收卷機組電氣控制系統用于控制銅管材的感應加熱、退火冷卻與收卷的聯合機組。整合了過去的在線退火系統與復繞收卷系統，并實現了超大尺寸包裝管盤的生產。較高生產速度可達200米/分鐘。

設備分為：退火及輔機系統，由CPU1513-1PN控制；

收卷系統，由運動控制器SIMOTION D435-2DP控制。

2、產品特點：

基于PLC的驅動調速控制系統，多傳動點的速度同步控制。生產配方設定于HMI，實現多種產品數據的讀取。加熱曲線可在HMI上多點設定，并直觀顯示。飛剪負責廢料的定長剪切；排線位置由CAM曲線自動生成；各初始位置可設定。

CPU采用西門子CPU1513-1PN PLC，與SIMOTION D435-2DP通過DP耦合器通訊。分布式IO采用ET200MP；

采用PROFINET與PROFIBUS-DP總線，實現ET200MP從站、HMI、變頻器的總線控制；

根據客戶需要，可選配安全繼電器。

3、典型案例：

河南金龍精密銅管股份有限公司美國分公司-超大散盤收卷機組控制系統

(S7-315-2DP+ET200M+PROFIBUS+丹佛斯FC301+SIMOTION D435-2DP+MP277)

重慶龍煜精密銅管有限公司-超大散盤收卷機組控制系統

(S7-315-2DP+ET200M+PROFIBUS+丹佛斯FC301+SIMOTION D435-2DP+TP1200)

河南金龍精密銅管股份有限公司新鄉事業部-超大散盤收卷機組控制系統

(CPU1513-1PN+ET200MP+PROFIBUS+ PROFINET +施耐德ATV930+SIMOTION D435-2DP+TP1200+WINCC V7.3)

廣東龍豐精密銅管有限公司-超大散盤收卷機組控制系統

(CPU1513-1PN+ET200MP+PROFIBUS+ PROFINET +施耐德ATV930+SIMOTION D435-2DP+TP1200+WINCC V7.3)

重慶龍煜精密銅管有限公司-超大散盤收卷機組控制系統

(CPU1513-1PN+ET200MP+PROFIBUS+ PROFINET +施耐德ATV930+SIMOTION D435-2DP+TP1200+WINCC V7.3)

重慶萬州平湖金龍精密銅管有限公司-超大散盤收卷機組控制系統

(CPU1513-1PN+ET200MP+PROFIBUS+ PROFINET +施耐德ATV930+SIMOTION D435-2DP+TP1200+WINCC V7.3)

河南華東工控技術有限公司是專門從事智能化配電、自動化控制、信息化管理等產品和系統研發、設計、制作、服務為一體的科技型企業。專注生產40.5KV及以下智能高低壓配電設備，各種大型傳動、多傳動、伺服傳動、PLC控制等自動化控制設備以及設計開發能源管理、配方管理、工廠智能管理等各種信息化管理系統。尤其在節能環保、資源利用、生物化工、物料搬運等領域有著豐富的研究成果和應用經驗，參與多項國家重點工程建設，獲得多項發明專利及軟件著作權。
